产品概述

H3C S6520-SI 系列交换机是新华三技术有限公司（以下简称H3C  公司）自主开发的三层万兆以太网交换机产品，是为要求具备高性能、且易于安装的网络环境而设计的智能型可网管交换机。

S6520-SI 系列以太网交换机提供 1GE/10GE/40GE 光口，在企业网中，可以作为接入设备提供万兆到桌面应用，或作为中小企业的核心；在城域网或者行业用户中，向下可以提供千兆/万兆接入最终用户或汇接低端交换机，向上可以通过万兆或 40G 链路聚合汇聚到核心交换机。

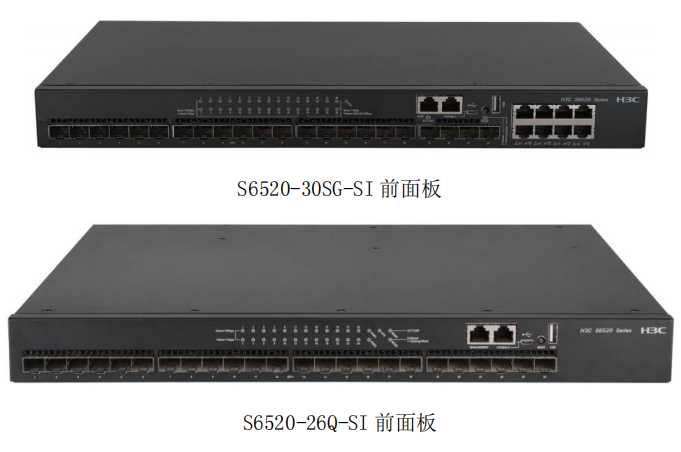

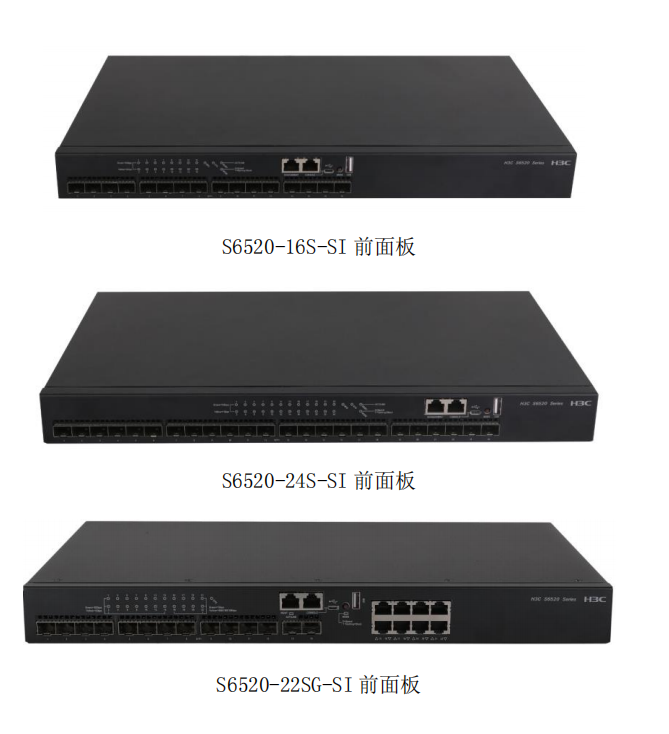

H3C S6520-SI 系列交换机目前包含以下型号： H3C S6520-16S-SI：16 个 1/10G SFP Plus 端口; H3C S6520-24S-SI：24 个 1/10G SFP Plus 端口;

H3C S6520-22SG-SI：8 个 GE 端口+14 个 1/10G SFP Plus 端口; H3C S6520-30SG-SI：8 个 GE 端口+22 个 1/10G SFP Plus 端口;

H3C S6520-26Q-SI：24 个 1/10G SFP Plus 端口+2 个 QSFP Plus 端口;

产品特点

高密万兆接入

随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。 S6520-SI 系列交换机可以提供从千兆到

40G 的光端口，提供强大的转发性能及大容量交换服务。

IRF2（第二代智能弹性架构）

S6520-SI 系列交换机支持 IRF2（第二代智能弹性架构）技术，将多台设备虚拟化为一台逻辑设备，在扩展性、可靠性、整体架构和可用性方面具有强大的优势，主要体现在四个方面：

扩展性：IRF2  技术允许交换机利用互联电缆实现多台设备的扩展；具有即插即用、单一IP   管理，同步升级的优点，同时大大降低系统扩展的成本。

可靠性：通过路由热备份技术，在整个 IRF 组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了IRF 组的可靠性和高性能，同时消除了单点故障，避免了业务中断。

分布性：通过分布式链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。

可用性：通过标准的万兆以太网接口实现智能弹性架构，可以根据需求分配业务带宽和系统连接带宽，合理分配本地流量与上行流量；不仅可以实现机架内、跨机架，甚至跨区域的远距离智能弹性架构。

丰富的特性

S6520-SI    系列交换机采用固定电源设计，采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延。

软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术 Openflow 通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。

S6520-SI 系列交换机支持 VXLAN (Virtual Extensible LAN，虚拟扩展局域网)， VXLAN 通过将虚拟机发出的数据包封装在UDP 中，并使用物理网络的 IP/MAC 作为 outer-header 封装后在物理 IP 网上传输，到达目的地后由隧道终结点解封并将数据发送给目标虚拟机，解决了地理分散的数据中心之间远距离虚拟机迁移问题。

S6520-SI 系列交换机支持支持 ISSU（不中断业务升级）、OAM（操作、管理和维护），充分满足了网络对设备高性能、易管理及绿色节能的需要。

完善的安全控制策略

H3C S6520-SI 系列交换机支持 AAA，RADIUS 认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合 H3C 公司的 iMC 平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。

H3C S6520-SI 系列交换机提供增强的 ACL 控制逻辑，支持大容量的入端口和出端口 ACL，并且支持基于 VLAN 的 ACL 下发，在简化用户配置过程的同时，避免了 ACL 资源的浪费。

多重可靠性保护

H3C S6520-SI 系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

支持电源故障检测及告警，可以根据温度的变化自动调节风扇的转速。

出色的管理性

H3C S6520-SI 系列交换机支持丰富的管理接口，例如 Console、带外网口、USB 口，支持 SNMPv1/V2/v3，支持 iMC 智能管理中心。支持 CLI 命令行，TELNET 及 FTP 配置，支持 OAM，使设备管理更方便，并且支持 SSH2.0、SSL 等加密方式，使得管理更加安全。

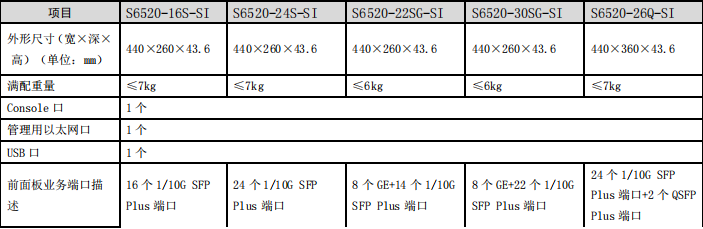

产品规格

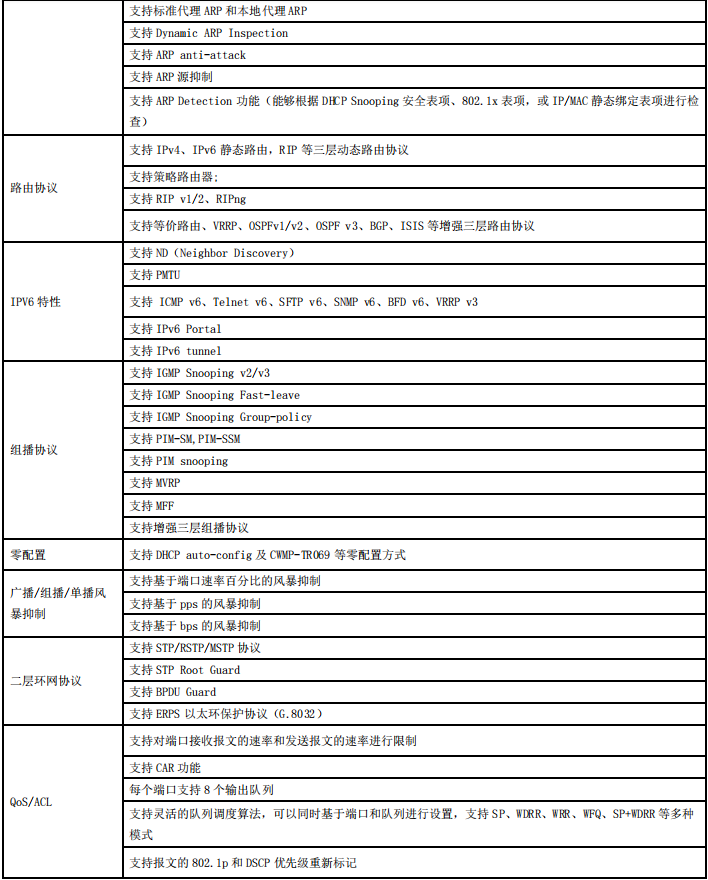

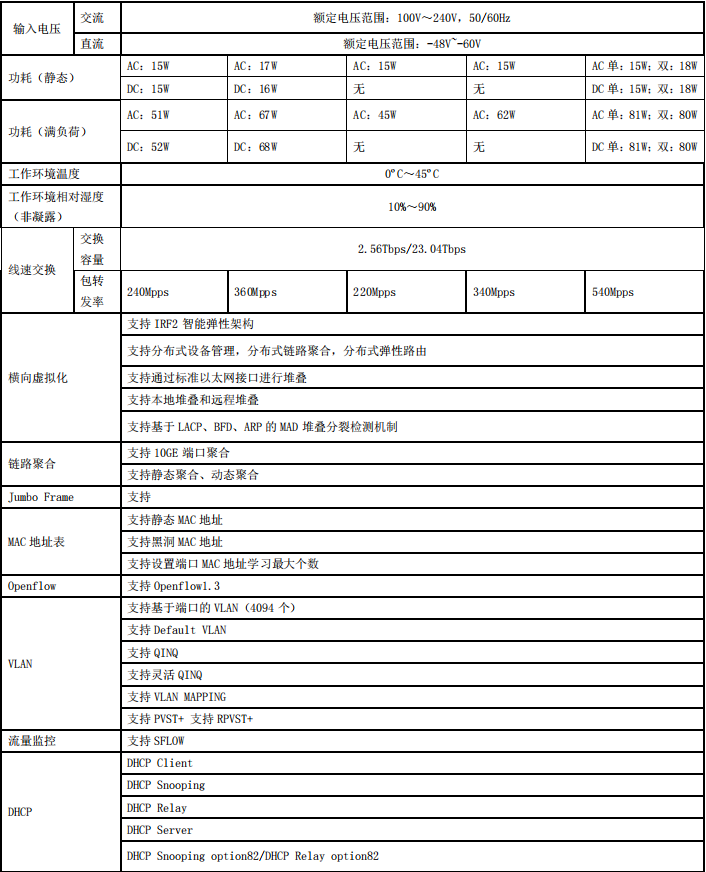

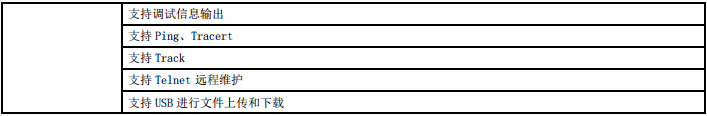

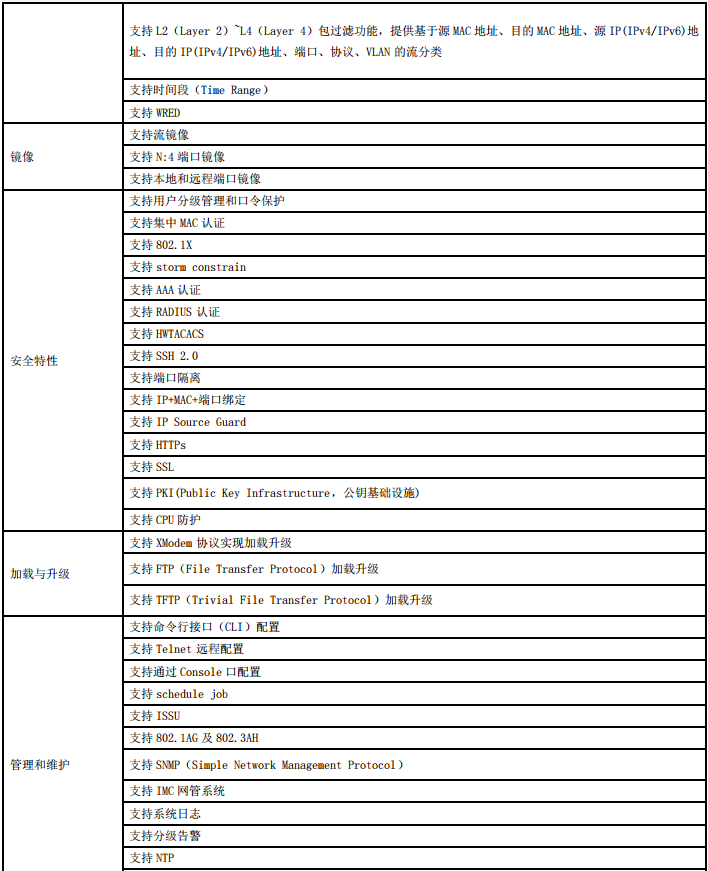

S6520-SI 系列系统特性

典型组网

H3C  S6520-SI   系列以太网交换机为万兆接入交换机，下行能够提供千兆、万兆接口，组网方式灵活，可以应用于校园网络的千兆到桌面的接入，以及用于数据中心服务器群的连接。下面是几种典型的组网方式。

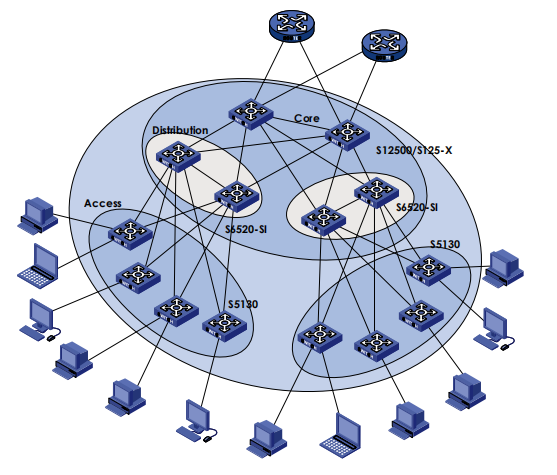

组网应用一：汇聚层设备

在校园网中，H3C S6520-SI 系列以太网交换机可作为汇聚层交换机，提供了高性能、大容量的交换服务。S6520-SI 支持千兆到 40G 端口，下挂 S5130 各系列（带固定万兆上行的千兆设备）实现 GE/10G 的汇聚。

在企业网/园区网汇聚层应用

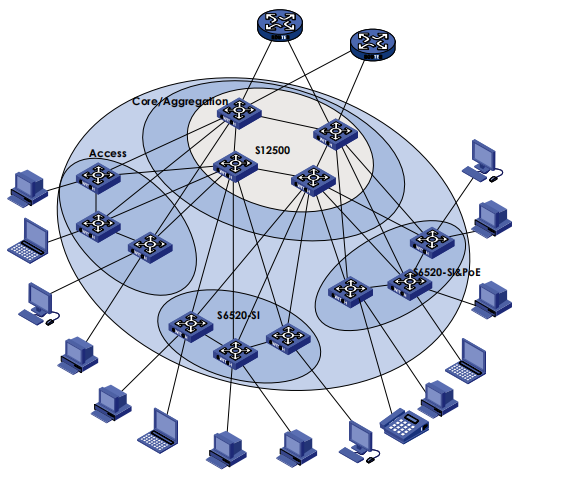

组网应用二：接入层设备

H3C S6520-SI 系列以太网交换机可作为接入层交换机，为用户提供了高接入带宽和高端口密度。

订购信息

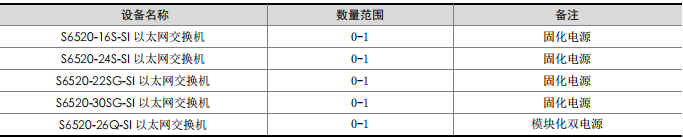

主机选购

线缆选购

SFP 模块选购

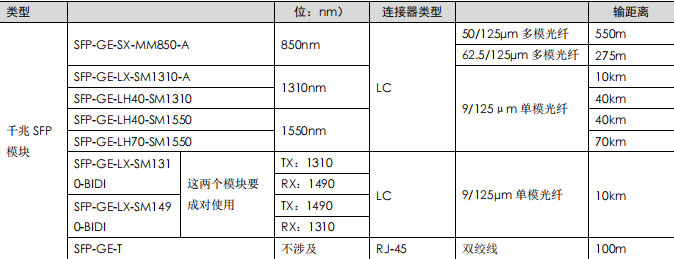

1000M SFP 模块选购一览表

SFP+光模块选购

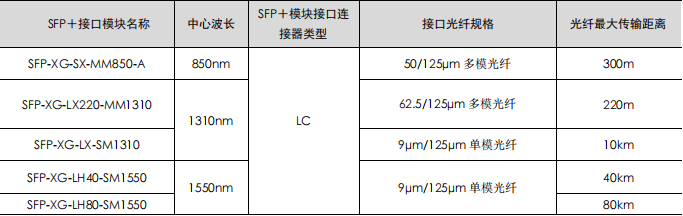

SFP＋光模块选购一览表
